1.本發明涉及一種卷式熱敏紙小卷分切機，特別是涉及一種卷式熱敏紙小卷分切機及其分切方法，屬于熱敏紙加工技術領域。

背景技術：

2.熱敏紙是一種加工紙，其制造原理就是在優質的原紙上涂布一層熱敏涂料；熱敏紙?jiān)谏a(chǎn)過程中需要經過分切機在紙卷芯上收卷形成一定規格、一定緊度要求的成品紙卷才能出廠；其中熱敏紙?jiān)谶M(jìn)行生產加工的過程中，同時都是將其制成便于加工的大卷，后期在根據使用要求：如傳真紙，收銀紙，atm紙，心電圖，醫療記錄紙，無碳復寫紙，電腦票據，不干膠，無紡布，薄膜等卷材的分切，復卷等，需要將其進行分切成小卷狀態，才能夠達到所需的使用狀態。

3.因此，亟需一種卷式熱敏紙小卷分切機及其分切方法，以解決上述存在的問題。

技術實現要素：

4.本發明的目的是提供一種卷式熱敏紙小卷分切機及其分切方法，能夠?qū)崿F(xiàn)對卷式熱敏紙的自動分切效果，自動化效果高，切割分離效果好。

5.為了達到上述目的，本發明采用的主要技術方案包括：一種卷式熱敏紙小卷分切機，包括底座，所述底座上端面的一側鉸接有切割模具，所述底座的下端面設置有用于將所述切割模具頂起的頂起機構；所述底座上端面遠離所述切割模具一側的兩端均設置有支撐板，兩個所述支撐板的內側面均滑動設置有支撐架，兩個所述支撐架之間滑動設置有卷式熱敏紙放置箱，所述底座下端面遠離所述切割模具的一側設置有用于帶動所述卷式熱敏紙放置箱上下滑動的驅動機構，所述卷式熱敏紙放置箱的背部設置有連接板，所述連接板內滑動設置有與所述驅動機構螺紋旋和連接的滑塊，所述卷式熱敏紙放置箱下端面開設有投料口，所述投料口通過電動伸縮板密封，所述卷式熱敏紙放置箱的下端面還滑動設置有切割機構。

6.優選的，所述底座前端面的兩側均設置有合頁，所述切割模具包括有與所述合頁鉸接的底板以及開設在所述底板上的若干個限位腔，所述限位腔上均勻分布開設有若干個切割槽，所述底板的前端面設置有滑落板。

7.優選的，所述底板的兩側均設置有限位擋板，所述滑落板的上端面設置有若干個與所述切割槽數量及位置相對應的分隔板，所述切割機構包括有與通過若干個第二電動滑軌與所述卷式熱敏紙放置箱下端面滑動連接的支撐桿以及分布在所述支撐桿下端面的若干個切割刀片，若干個所述切割刀片與若干個與所述切割槽數量及位置相對應。

8.優選的，所述底座的下方設置有第二支撐板，所述底座上端面開設有通槽，所述頂起機構包括有與所述第二支撐板上端面連接的液壓伸縮桿、設置在所述底板下端面的支撐體以及與所述支撐體滑動連接的連接塊，所述液壓伸縮桿的伸縮端穿過所述通槽并與所述連接塊鉸接。

9.優選的，兩個所述支撐架的內側面設置有與所述卷式熱敏紙放置箱兩側滑動連接的電動滑軌，所述支撐板的內側面設置有與所述支撐架滑動連接的第二滑塊，所述連接板內開設有滑動槽，所述滑塊與所述滑動槽滑動連接。

10.優選的，所述底座下端面遠離所述切割模具的一側設置有驅動電機支撐板，所述驅動機構包括有設置在所述驅動電機支撐板上的驅動電機以及與所述驅動電機輸出端連接的絲桿，所述絲桿與所述滑塊螺紋旋和連接。

11.優選的，所述滑動槽內部的兩側均開始有限位滑槽，所述滑塊的兩側設置有與所述限位滑槽滑動連接的限位滑塊，所述限位滑塊上開設有與所述絲桿螺紋旋和連接的螺紋孔。

12.優選的，所述投料口處于所述卷式熱敏紙放置箱下端面的前側，所述卷式熱敏紙放置箱內部的下端面為斜坡面結構，所述斜坡面結構的最低端靠近所述投料口。

13.優選的，所述卷式熱敏紙放置箱內部的下方設置有空腔，所述電動伸縮板包括有處于所述空腔內部的電動伸縮桿以及與所述電動伸縮桿伸縮端連接的密封板。

14.一種卷式熱敏紙小卷分切機的分切方法，包括如下步驟：

s1：使用時，將若干個未進行切割處理的卷式熱敏紙放置在卷式熱敏紙放置箱內部，將若干個切割刀片利用第二電動滑軌向后調節至不影響投料口正常投料的位置，然后通過驅動電機帶動絲桿在滑塊內進行轉動，從而帶動所述卷式熱敏紙放置箱進行向下滑動調節至一定高度，然后通過利用電動伸縮桿的收縮，帶動密封板回收進空腔內，使所述卷式熱敏紙放置箱內部的卷式熱敏紙通過所述投料口進入其中一個限位腔內部，然后利用電動滑軌帶動所述卷式熱敏紙放置箱進行向后滑動，使所述卷式熱敏紙放置箱內部的卷式熱敏紙通過所述投料口依次掉落至若干個所述限位腔內部，然后關閉所述投料口進入切割程序；

s2：之后在利用所述第二電動滑軌將所述切割刀片向前滑動調節至切割狀態，之后再次利用所述驅動電機帶動所述絲桿在所述滑塊內進行轉動，帶動所述卷式熱敏紙放置箱繼續向下運動，從而帶動若干個所述切割刀片向下進行運動，從而將所述限位腔內部放置的卷式熱敏紙進行分段切割，切割時，所述切割刀片會進入所述切割槽內，從而將卷式熱敏紙進行完全切割；

s3：卷式熱敏紙通過切割后，會利用液壓伸縮桿的伸展，實現將切割模具的一側頂起，從而將已經切割后的卷式熱敏紙通過滑落板進行滑落收集，從而實現一個分切流程，后期進行重復操作即可。

15.本發明至少具備以下有益效果：

1、將未進行切割處理的卷式熱敏紙放置在卷式熱敏紙放置箱內，通過驅動機構帶動卷式熱敏紙放置箱進行向下滑動調節至一定高度，然后通過電動伸縮板收縮開啟投料口，使內部的卷式熱敏紙進入其中一個限位腔內部，利用電動滑軌帶動卷式熱敏紙放置箱進行向后滑動，使卷式熱敏紙放置箱內部的卷式熱敏紙通過投料口依次掉落至若干個限位腔內部，然后關閉投料口進入切割程序，利用驅動機構帶動卷式熱敏紙放置箱繼續向下運動，從而使若干個切割刀片向下進行運動，從而將限位腔內部放置的卷式熱敏紙進行分段切割，卷式熱敏紙通過切割后，會利用液壓伸縮桿的伸展，實現將切割模具的一側頂起，從

而將已經切割后的卷式熱敏紙通過滑落板進行滑落收集，從而實現一個分切流程，后期進行重復操作即可，本發明不僅能夠?qū)崿F(xiàn)對卷式熱敏紙的分切效果，同時自動化效果高，切割分離效果好。

附圖說明

16.此處所說明的附圖用來提供對本技術的進一步理解，構成本技術的一部分，本技術的示意性實施例及其說明用于解釋本技術，并不構成對本技術的不當限定。

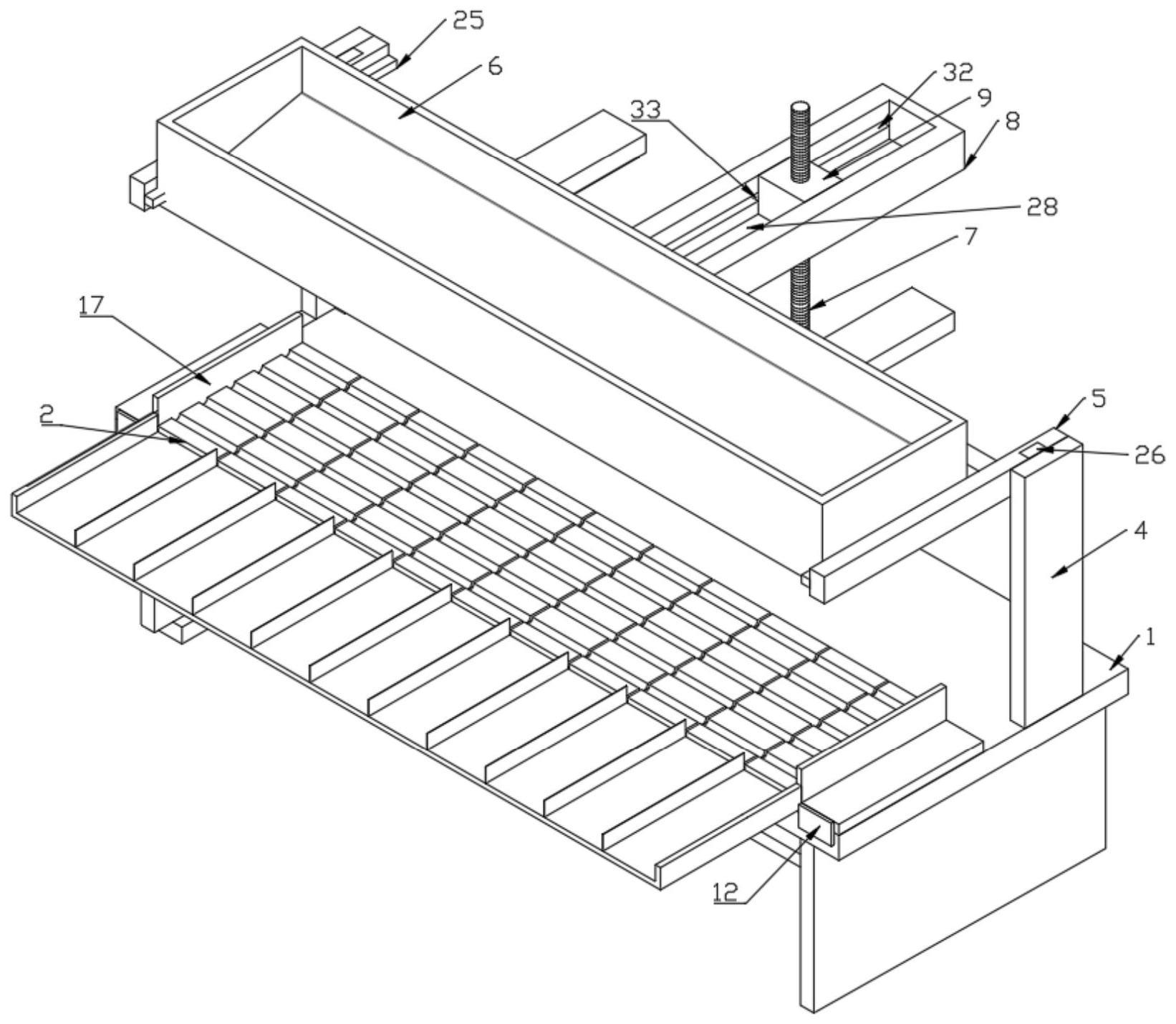

在附圖中：圖1為本發明的立體結構示意圖；圖2為本發明的底部視角立體結構示意圖；圖3為本發明的側面示意圖；圖4為本發明的主體立體結構示意圖；圖5為本發明的卷式熱敏紙放置箱內部剖視示意圖；圖6為本發明的切割模具立體結構示意圖；圖7為本發明的部分立體結構示意圖。

17.圖中，

1-底座；

2-切割模具；

3-頂起機構；

4-支撐板；

5-支撐架；

6-卷式熱敏紙放置箱；

7-驅動機構；

8-連接板；

9-滑塊；

10-投料口；

11-切割機構；

12-合頁；

13-底板；

14-限位腔；

15-切割槽；

16-滑落板；

17-限位擋板；

18-分隔板；

19-支撐桿；

20-切割刀片；

21-第二支撐板；

22-通槽；

23-支撐體；

24-連接塊；

25-電動滑軌；

26-滑塊；

27-第二電動滑軌；

28-滑動槽；

29-驅動電機支撐板；

30-驅動電機；

31-絲桿；

32-限位滑槽；

33-限位滑塊；

34-空腔；

35-電動伸縮桿；

36-密封板；

37-液壓伸縮桿；

38-電動伸縮板。

具體實施方式

18.以下將配合附圖及實施例來詳細說明本技術的實施方式，借此對本技術如何應用技術手段來解決技術問題并達成技術功效的實現過程能充分理解并據以實施。

19.如圖

1-圖7所示，本實施例提供的卷式熱敏紙小卷分切機，包括底座1，底座1上端面的一側鉸接有切割模具2，其中，底座1前端面的兩側均設置有合頁

12，切割模具2包括有與合頁

12鉸接的底板

13以及開設在底板

13上的若干個限位腔

14，限位腔14用于限位放置卷式熱敏紙，限位腔14上均勻分布開設有若干個切割槽

15，切割時，切割刀片20會進入切割槽15內，從而將卷式熱敏紙進行完全切割，底板

13的前端面設置有滑落板16，滑落板

16便于后期經過切割的卷式熱敏紙滑落排放；更進一步的，底板13的兩側均設置有限位擋板

17，限位擋板

17起到對限位腔

14內卷式熱敏紙兩端的限位效果，滑落板

16的上端面設置有若干個與切割槽

15數量及位置相對應的分隔板18，分隔板

18的設置將切割后的卷式熱敏紙進行分離滑落；底座1的下端面設置有用于將切割模具2頂起的頂起機構3；進一步的，底座1的下方設置有第二支撐板

21，底座1上端面開設有通槽

22，頂起機構3包括有與第二支撐板

21

上端面連接的液壓伸縮桿

37、設置在底板

13

下端面的支撐體

23

以及與支撐體

23

滑動連接的連接塊

24，液壓伸縮桿

37

的伸縮端穿過通槽

22

并與連接塊

24

鉸接；卷式熱敏紙通過切割后，會利用液壓伸縮桿

37

的伸展，實現將切割模具2的一側頂起，從而將已經切割后的卷式熱敏紙通過滑落板

16

進行滑落收集；

底座1上端面遠離切割模具2一側的兩端均設置有支撐板4，兩個支撐板4的內側面均滑動設置有支撐架5，兩個支撐架5之間滑動設置有卷式熱敏紙放置箱6，其中兩個支撐架5的內側面設置有與卷式熱敏紙放置箱6兩側滑動連接的電動滑軌

25，支撐板4的內側面設置有與支撐架5滑動連接的第二滑塊

26，連接板8內開設有滑動槽

28，滑塊9與滑動槽

28

滑動連接；底座1下端面遠離切割模具2的一側設置有用于帶動卷式熱敏紙放置箱6上下滑動的驅動機構7，進一步的，底座1下端面遠離切割模具2的一側設置有驅動電機支撐板

29，驅動機構7包括有設置在驅動電機支撐板

29

上的驅動電機

30

以及與驅動電機

30

輸出端連接的絲桿

31，絲桿

31

與滑塊9螺紋旋和連接；更進一步的，滑動槽

28

內部的兩側均開始有限位滑槽

32，滑塊9的兩側設置有與限位滑槽

32

滑動連接的限位滑塊

33，限位滑槽

32

與限位滑塊

33

滑動連接的設置，防止滑塊9在滑動槽

28

內滑動時出現脫離的情況，限位滑塊

33

上開設有與絲桿

31

螺紋旋和連接的螺紋孔，通過驅動電機

30

帶動絲桿

31

在滑塊9內進行轉動，從而帶動卷式熱敏紙放置箱6進行向下滑動調節至一定高度；卷式熱敏紙放置箱6的背部設置有連接板8，連接板8內滑動設置有與驅動機構7螺紋旋和連接的滑塊9，卷式熱敏紙放置箱6下端面開設有投料口

10，投料口

10

通過電動伸縮板

38

密封；進一步的，投料口

10

處于卷式熱敏紙放置箱6下端面的前側，卷式熱敏紙放置箱6內部的下端面為斜坡面結構，斜坡面結構的最低端靠近投料口

10，斜坡面結構的設置便于將卷式熱敏紙放置箱6內部放置的卷式熱敏紙滾動至投料口

10

的位置進行投放；更進一步的，卷式熱敏紙放置箱6內部的下方設置有空腔

34，電動伸縮板

38

包括有處于空腔

34

內部的電動伸縮桿

35

以及與電動伸縮桿

35

伸縮端連接的密封板

36

；通過利用電動伸縮桿

35

的收縮，帶動密封板

36

回收進空腔

34

內，使卷式熱敏紙放置箱6內部的卷式熱敏紙通過投料口

10

進入其中一個限位腔

14

內部；卷式熱敏紙放置箱6的下端面還滑動設置有切割機構

11

；切割機構

11

包括有與通過若干個第二電動滑軌

27

與卷式熱敏紙放置箱6下端面滑動連接的支撐桿

19

以及分布在支撐桿

19

下端面的若干個切割刀片

20，若干個切割刀片

20

與若干個與切割槽

15

數量及位置相對應；利用第二電動滑軌

27

將切割刀片

20

向前滑動調節至切割狀態，之后再次利用驅動電機

30

帶動絲桿

31

在滑塊9內進行轉動，帶動卷式熱敏紙放置箱6繼續向下運動，從而帶動若干個切割刀片

20

向下進行運動，從而將限位腔

14

內部放置的卷式熱敏紙進行分段切割。

20.一種卷式熱敏紙小卷分切機的分切方法，包括如下步驟：

s1：使用時，將若干個未進行切割處理的卷式熱敏紙放置在卷式熱敏紙放置箱6內部，將若干個切割刀片

20

利用第二電動滑軌

27

向后調節至不影響投料口

10

正常投料的位置，然后通過驅動電機

30

帶動絲桿

31

在滑塊9內進行轉動，從而帶動卷式熱敏紙放置箱6進行向下滑動調節至一定高度，然后通過利用電動伸縮桿

35

的收縮，帶動密封板

36

回收進空腔

34

內，使卷式熱敏紙放置箱6內部的卷式熱敏紙通過投料口

10

進入其中一個限位腔

14

內部，然后利用電動滑軌

25

帶動卷式熱敏紙放置箱6進行向后滑動，使卷式熱敏紙放置箱6內部的卷式熱敏紙通過投料口

10

依次掉落至若干個限位腔

14

內部，然后關閉投料口

10

進入切割程序；

s2：之后在利用第二電動滑軌

27

將切割刀片

20

向前滑動調節至切割狀態，之后再次利用驅動電機

30

帶動絲桿

31

在滑塊9內進行轉動，帶動卷式熱敏紙放置箱6繼續向下運動，從而帶動若干個切割刀片

20

向下進行運動，從而將限位腔

14

內部放置的卷式熱敏紙進行分段切割，切割時，切割刀片

20

會進入切割槽

15

內，從而將卷式熱敏紙進行完全切割；

s3：卷式熱敏紙通過切割后，會利用液壓伸縮桿

37

的伸展，實現將切割模具2的一側頂起，從而將已經切割后的卷式熱敏紙通過滑落板

16

進行滑落收集，從而實現一個分切流程，后期進行重復操作即可。

21.如在說明書及權利要求當中使用了某些詞匯來指稱特定組件。

本領域技術人員應可理解，硬件制造商可能會用不同名詞來稱呼同一個組件。

本說明書及權利要求并不以名稱的差異來作為區分組件的方式，而是以組件在功能上的差異來作為區分的準則。

如在通篇說明書及權利要求當中所提及的“包含”為一開放式用語，故應解釋成“包含但不限定于”。“大致”是指在可接收的誤差范圍內，本領域技術人員能夠在一定誤差范圍內解決技術問題，基本達到技術效果。

22.需要說明的是，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的商品或者系統不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種商品或者系統所固有的要素。

在沒有更多限制的情況下，由語句“包括一個

……”

限定的要素，并不排除在包括要素的商品或者系統中還存在另外的相同要素。

23.上述說明示出并描述了本發明的若干優選實施例，但如前所述，應當理解本發明并非局限于本文所披露的形式，不應看作是對其他實施例的排除，而可用于各種其他組合

、修改和環境，并能夠在本文所述發明構想范圍內，通過上述教導或相關領域的技術或知識進行改動。

而本領域人員所進行的改動和變化不脫離本發明的精神和范圍，則都應在本發明所附權利要求的保護范圍內。

技術特征：

1.

一種卷式熱敏紙小卷分切機，包括底座（1），其特征在于：所述底座（1）上端面的一側鉸接有切割模具（2），所述底座（1）的下端面設置有用于將所述切割模具（2）頂起的頂起機構（3）；所述底座（1）上端面遠離所述切割模具（2）一側的兩端均設置有支撐板（4），兩個所述支撐板（4）的內側面均滑動設置有支撐架（5），兩個所述支撐架（5）之間滑動設置有卷式熱敏紙放置箱（6），所述底座（1）下端面遠離所述切割模具（2）的一側設置有用于帶動所述卷式熱敏紙放置箱（6）上下滑動的驅動機構（7），所述卷式熱敏紙放置箱（6）的背部設置有連接板（8），所述連接板（8）內滑動設置有與所述驅動機構（7）螺紋旋和連接的滑塊（9），所述卷式熱敏紙放置箱（6）下端面開設有投料口（10），所述投料口（10）通過電動伸縮板（38）密封，所述卷式熱敏紙放置箱（6）的下端面還滑動設置有切割機構（11）。2.

根據權利要求1所述的一種卷式熱敏紙小卷分切機，其特征在于：所述底座（1）前端面的兩側均設置有合頁（12），所述切割模具（2）包括有與所述合頁（12）鉸接的底板（13）以及開設在所述底板（13）上的若干個限位腔（14），所述限位腔（14）上均勻分布開設有若干個切割槽（15），所述底板（13）的前端面設置有滑落板（16）。3.

根據權利要求2所述的一種卷式熱敏紙小卷分切機，其特征在于：所述底板（13）的兩側均設置有限位擋板（17），所述滑落板（16）的上端面設置有若干個與所述切割槽（15）數量及位置相對應的分隔板（18），所述切割機構（11）包括有與通過若干個第二電動滑軌（27）與所述卷式熱敏紙放置箱（6）下端面滑動連接的支撐桿（19）以及分布在所述支撐桿（19）下端面的若干個切割刀片（20），若干個所述切割刀片（20）與若干個與所述切割槽（15）數量及位置相對應。4.

根據權利要求2所述的一種卷式熱敏紙小卷分切機，其特征在于：所述底座（1）的下方設置有第二支撐板（21），所述底座（1）上端面開設有通槽（22），所述頂起機構（3）包括有與所述第二支撐板（21）上端面連接的液壓伸縮桿（37）

、設置在所述底板（13）下端面的支撐體（23）以及與所述支撐體（23）滑動連接的連接塊（24），所述液壓伸縮桿（37）的伸縮端穿過所述通槽（22）并與所述連接塊（24）鉸接。5.

根據權利要求1所述的一種卷式熱敏紙小卷分切機，其特征在于：兩個所述支撐架（5）的內側面設置有與所述卷式熱敏紙放置箱（6）兩側滑動連接的電動滑軌（25），所述支撐板（4）的內側面設置有與所述支撐架（5）滑動連接的第二滑塊（26），所述連接板（8）內開設有滑動槽（28），所述滑塊（9）與所述滑動槽（28）滑動連接。6.

根據權利要求5所述的一種卷式熱敏紙小卷分切機，其特征在于：所述底座（1）下端面遠離所述切割模具（2）的一側設置有驅動電機支撐板（29），所述驅動機構（7）包括有設置在所述驅動電機支撐板（29）上的驅動電機（30）以及與所述驅動電機（30）輸出端連接的絲桿（31），所述絲桿（31）與所述滑塊（9）螺紋旋和連接。7.

根據權利要求6所述的一種卷式熱敏紙小卷分切機，其特征在于：所述滑動槽（28）內部的兩側均開始有限位滑槽（32），所述滑塊（9）的兩側設置有與所述限位滑槽（32）滑動連接的限位滑塊（33），所述限位滑塊（33）上開設有與所述絲桿（31）螺紋旋和連接的螺紋孔。8.

根據權利要求1所述的一種卷式熱敏紙小卷分切機，其特征在于：所述投料口（10）處于所述卷式熱敏紙放置箱（6）下端面的前側，所述卷式熱敏紙放置箱（6）內部的下端面為斜坡面結構，所述斜坡面結構的最低端靠近所述投料口（10）。9.

根據權利要求8所述的一種卷式熱敏紙小卷分切機，其特征在于：所述卷式熱敏紙放

置箱（6）內部的下方設置有空腔（34），所述電動伸縮板（38）包括有處于所述空腔（34）內部的電動伸縮桿（35）以及與所述電動伸縮桿（35）伸縮端連接的密封板（36）。10.

一種卷式熱敏紙小卷分切機的分切方法，其特征在于：包括如下步驟：

s1：使用時，將若干個未進行切割處理的卷式熱敏紙放置在卷式熱敏紙放置箱（6）內部，將若干個切割刀片（20）利用第二電動滑軌（27）向后調節至不影響投料口（10）正常投料的位置，然后通過驅動電機（30）帶動絲桿（31）在滑塊（9）內進行轉動，從而帶動所述卷式熱敏紙放置箱（6）進行向下滑動調節至一定高度，然后通過利用電動伸縮桿（35）的收縮，帶動密封板（36）回收進空腔（34）內，使所述卷式熱敏紙放置箱（6）內部的卷式熱敏紙通過所述投料口（10）進入其中一個限位腔（14）內部，然后利用電動滑軌（25）帶動所述卷式熱敏紙放置箱（6）進行向后滑動，使所述卷式熱敏紙放置箱（6）內部的卷式熱敏紙通過所述投料口（10）依次掉落至若干個所述限位腔（14）內部，然后關閉所述投料口（10）進入切割程序；

s2：之后在利用所述第二電動滑軌（27）將所述切割刀片（20）向前滑動調節至切割狀態，之后再次利用所述驅動電機（30）帶動所述絲桿（31）在所述滑塊（9）內進行轉動，帶動所述卷式熱敏紙放置箱（6）繼續向下運動，從而帶動若干個所述切割刀片（20）向下進行運動，從而將所述限位腔（14）內部放置的卷式熱敏紙進行分段切割，切割時，所述切割刀片（20）會進入所述切割槽（15）內，從而將卷式熱敏紙進行完全切割；

s3：卷式熱敏紙通過切割后，會利用液壓伸縮桿（37）的伸展，實現將切割模具（2）的一側頂起，從而將已經切割后的卷式熱敏紙通過滑落板（16）進行滑落收集，從而實現一個分切流程，后期進行重復操作即可。

技術總結

本發明涉及熱敏紙加工技術領域，具體為一種卷式熱敏紙小卷分切機，包括底座，底座上端面一側鉸接切割模具，底座下端面設置用于將切割模具頂起的頂起機構；底座上端面一側的兩端均設支撐板，兩個支撐板內側面均滑動設置支撐架，兩個支撐架之間滑動設置卷式熱敏紙放置箱，底座下端面遠離切割模具的一側設置用于帶動卷式熱敏紙放置箱上下滑動的驅動機構，卷式熱敏紙放置箱的背部設置有連接板，連接板內滑動設置有與驅動機構螺紋旋和連接的滑塊，卷式熱敏紙放置箱下端面開設有投料口，投料口通過電動伸縮板密封，卷式熱敏紙放置箱的下端面還滑動設置有切割機構

技術研發人員：王道力 李紅恩 亓華利

受保護的技術使用者：江蘇萬寶成新材料有限公司

技術研發日：2023.08.25

技術公布日：2023/11/20
