本實用新型涉及一種分切機切刀裝置，屬于機械設備技術領域。

背景技術：

分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備，常用于造紙機械、電線電纜云母帶及印刷包裝機械，分切機主要的運用于:云母帶、紙張、絕緣材料及薄膜分切、特別適宜于窄帶(絕緣材料、云母帶、薄膜等等)的分切， 現有的分切機往往在放卷與收卷過程中分切的物料在輸送過程中不穩定，造成切割質量差，在分切過程中往往產生廢屑，需要人力進行清掃，需要工作人員需要實時的關注廢屑量，并及時進行清理，而造成工作人員的工作環境變差，增加了人員的勞動強度，費時費力，為此，我們提供一種分切機切刀裝置。

技術實現要素：

本實用新型要解決的技術問題克服現有的缺陷，提供一種分切機切刀裝置，增加了皮屑輸送帶的設計，使得在分切過程產生的廢屑能夠快速高效輸送出去，解決了需要人力實時進行清掃的問題，輸送帶操作安全，使用簡便，維修容易，運費低廉，節省人力物力，利用多組從動軸結構的設計，使得分切過程中輸送切割穩定，有利提高分切的質量與工作效率，結構合理，使用可靠，可以有效解決背景技術中的問題。

為了解決上述技術問題，本實用新型提供了如下的技術方案：

一種分切機切刀裝置，包括收卷輥，所述收卷輥兩側均通過聯軸器連接第一支架一端頂部兩側，所述收卷輥上設有第一傳動輪，且所述第一傳動輪設于所述第一支架外側，所述收卷輥一端連接變頻電機，所述收卷輥一側斜下方設有第一從動軸，所述第一從動軸斜上方設有第二從動軸，所述第二從動軸一側斜下方設有第三從動軸，所述第三從動軸外壁設有氟橡膠圈，所述第三從動軸一側設有刀軸，所述刀軸上設有至少六個切刀，所述刀軸與第三從動軸的正下方設有廢屑輸送帶，所述第一傳動輪通過皮帶連接第二傳動輪，且所述第二傳動輪設于所述刀軸一側，所述刀軸一側斜上方設有第四從動軸，所述第四從動軸一側斜下方設有第五從動軸，所述第五從動軸一側斜上方設有放卷輥，所述放卷輥兩側均通過聯軸器連接第一支架另一端頂部兩側，所述放卷輥上設有第三傳動輪，且設于所述第一支架外側，所述第二傳動輪通過皮帶連接第三傳動輪。

進一步而言，所述變頻電機底部設有減震底座，所述減震底座內腔設有減震彈簧，所述減震彈簧成陣列分布。

進一步而言，所述廢屑輸送帶兩側通過連接塊連接第二支架，所述廢屑輸送帶呈環形結構，所述廢屑輸送帶一側設有驅動電機。

進一步而言，所述切刀呈等距分布，所述刀軸兩側均通過聯軸器連接第一支架中部頂部兩側。

進一步而言，所述第二傳動輪為雙皮帶輪結構。

本實用新型有益效果：本實用新型增加了皮屑輸送帶的設計，使得在分切過程產生的廢屑能夠快速高效輸送出去，解決了需要人力實時進行清掃的問題，輸送帶操作安全，使用簡便，維修容易，運費低廉，節省人力物力，利用多組從動軸結構的設計，使得分切過程中輸送切割穩定，有利提高分切的質量與工作效率，結構合理，使用可靠。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。

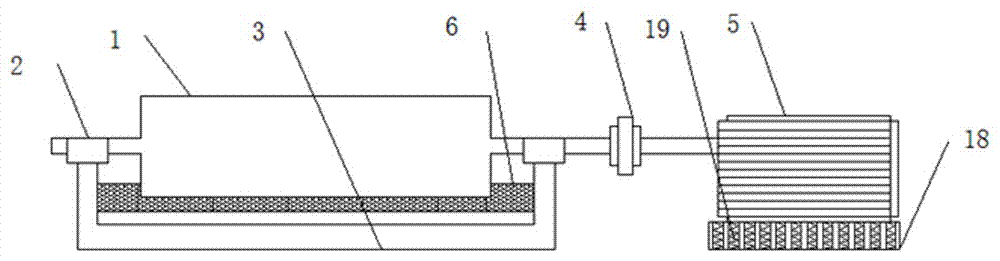

圖1是本實用新型一種分切機切刀裝置俯視圖。

圖2是本實用新型一種分切機切刀裝置主視圖。

圖3是本實用新型一種分切機切刀裝置廢屑輸送帶主視圖。

圖中標號：1、收卷輥；2、聯軸器；3、第一支架；4、第一傳動輪；5、變頻電機；6、第一從動軸；7、第二從動軸；8、第三從動軸；9、刀軸；10、切刀；11、廢屑輸送帶；12、皮帶；13、第二傳動輪；14、第四從動軸；15、第五從動軸；16、放卷輥；17、第三傳動輪；18、減震底座；19、減震彈簧；20、連接塊；21、第二支架；22、驅動電機。

具體實施方式

以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。

如圖1-圖3所示，包括收卷輥1，用于收集分切后的物料，所述收卷輥1兩側均通過聯軸器2連接第一支架3一端頂部兩側，作為收卷輥1的連接固定媒介，所述收卷輥1上設有第一傳動輪4，用于連接并帶動第二傳動輪13旋轉，且所述第一傳動輪4設于所述第一支架3外側，結構設計合理，所述收卷輥1一端連接變頻電機5，為收卷輥1轉動提供了動力，所述收卷輥1一側斜下方設有第一從動軸6，所述第一從動軸6斜上方設有第二從動軸7，第一從動軸6與第二從動軸7均為分切后物料輸送提供了導向作用，并使得物料輸送過程中輸送穩定，所述第二從動軸7一側斜下方設有第三從動軸8，提供給物料輸送導向作用，并且作為氟橡膠圈的支撐媒介，使得切刀10能夠穩定高效地分切物料，所述第三從動軸8外壁設有氟橡膠圈，所述第三從動軸8一側設有刀軸9，作為切刀10的固定媒介，并且?guī)?dòng)切刀10進行分切，所述刀軸9上設有至少六個切刀10，可根據實際情況安裝切到個數，用于對物料進行分切工作，所述刀軸9與第三從動軸8的正下方設有廢屑輸送帶11，用于對分切過程中產生的廢屑進行輸送工作，減少人力清掃的步驟，安全方便，所述第一傳動輪4通過皮帶12連接第二傳動輪13，作為第一傳動輪4與第二傳動輪13的連接媒介，且所述第二傳動輪13設于所述刀軸9一側，所述刀軸9一側斜上方設有第四從動軸14，所述第四從動軸14一側斜下方設有第五從動軸15，第四從動軸14與第五從動軸15均為未分切的物料輸送提供了導向作用，并使得未分切的物料輸送過程中輸送穩定，所述第五從動軸15一側斜上方設有放卷輥16，用于裝載待分切的物料，所述放卷輥16兩側均通過聯軸器2連接第一支架3另一端頂部兩側，作為放卷輥16的連接固定媒介所述放卷輥16上設有第三傳動輪17，為帶動放卷輥16旋轉的連接媒介，且設于所述第一支架3外側，所述第二傳動輪13通過皮帶12連接第三傳動輪17，通過第二傳動輪13轉動驅動第三傳動輪17，從而帶動放卷輥16旋轉。

所述變頻電機5底部設有減震底座18，對變頻電機5起到減震保護的作用，有利延長變頻電機5使用時間，所述減震底座18內腔設有減震彈簧19，所述減震彈簧19成陣列分布，使得減震底座18的受力均勻，提高了減震底座18的減震效果，所述廢屑輸送帶11兩側通過連接塊20連接第二支架21，為廢屑輸送帶11提供了支撐固定作用，所述廢屑輸送帶11呈環形結構，結構合理，所述廢屑輸送帶11一側設有驅動電機22，為廢屑輸送帶11工作提供動力支持，所述切刀10呈等距分布，結構合理，使得分切的尺寸一致，所述刀軸9兩側均通過聯軸器2連接第一支架3中部頂部兩側，所述第二傳動輪13 為雙皮帶輪結構，結構設計合理。

本實用新型在使用時，將未分切的物料放置在放卷輥16上，通過變頻電機5啟動帶動收卷輥1旋轉，設在收卷輥1上的第一傳動輪4通過皮帶12帶動第二傳動輪13轉動，第二傳動輪13帶動刀軸9轉動，第二傳動輪13利用皮帶12帶動放卷輥16旋轉，物料依次穿過第五從動軸15與第四從動軸14，經刀軸9上的切刀10分切，再經第三從動軸8輸送導向，在依次通過第二從動軸7與第一從動軸6輸送導向，再然后經收卷輥1收卷，完成分切工作。

以上為本實用新型較佳的實施方式，本實用新型所屬領域的技術人員還能夠?qū)ι鲜鰧?shí)施方式進行變更和修改，因此，本實用新型并不局限于上述的具體實施方式，凡是本領域技術人員在本實用新型的基礎上所作的任何顯而易見的改進、替換或變型均屬于本實用新型的保護范圍。

技術特征：

1.一種分切機切刀裝置，包括收卷輥（1），其特征在于，所述收卷輥（1）兩側均通過聯軸器（2）連接第一支架（3）一端頂部兩側，所述收卷輥（1）上設有第一傳動輪（4），且所述第一傳動輪（4）設于所述第一支架（3）外側，所述收卷輥（1）一端連接變頻電機（5），所述收卷輥（1）一側斜下方設有第一從動軸（6），所述第一從動軸（6）斜上方設有第二從動軸（7），所述第二從動軸（7）一側斜下方設有第三從動軸（8），所述第三從動軸（8）外壁設有氟橡膠圈，所述第三從動軸（8）一側設有刀軸（9），所述刀軸（9）上設有至少六個切刀（10），所述刀軸（9）與第三從動軸（8）的正下方設有廢屑輸送帶（11），所述第一傳動輪（4）通過皮帶（12）連接第二傳動輪（13），且所述第二傳動輪（13）設于所述刀軸（9）一側，所述刀軸（9）一側斜上方設有第四從動軸（14），所述第四從動軸（14）一側斜下方設有第五從動軸（15），所述第五從動軸（15）一側斜上方設有放卷輥（16），所述放卷輥（16）兩側均通過聯軸器（2）連接第一支架（3）另一端頂部兩側，所述放卷輥（16）上設有第三傳動輪（17），且設于所述第一支架（3）外側，所述第二傳動輪（13）通過皮帶（12）連接第三傳動輪（17）。

2.根據權利要求1所述一種分切機切刀裝置，其特征在于：所述變頻電機（5）底部設有減震底座（18），所述減震底座（18）內腔設有減震彈簧（19），所述減震彈簧（19）成陣列分布。

3.根據權利要求1所述一種分切機切刀裝置，其特征在于：所述廢屑輸送帶（11）兩側通過連接塊（20）連接第二支架（21），所述廢屑輸送帶（11）呈環形結構，所述廢屑輸送帶（11）一側設有驅動電機（22）。

4.根據權利要求1所述一種分切機切刀裝置，其特征在于：所述切刀（10）呈等距分布，所述刀軸（9）兩側均通過聯軸器（2）連接第一支架（3）中部頂部兩側。

5.根據權利要求1所述一種分切機切刀裝置，其特征在于：所述第二傳動輪（13）為雙皮帶輪結構。

技術總結

本實用新型涉及一種分切機切刀裝置，收卷輥兩側均通過聯軸器連接第一支架一端頂部兩側，收卷輥上設有第一傳動輪，收卷輥一端連接變頻電機，收卷輥一側斜下方設有第一從動軸，第一從動軸斜上方設有第二從動軸，第二從動軸一側斜下方設有第三從動軸，第三從動軸外壁設有氟橡膠圈，第三從動軸一側設有刀軸，刀軸與第三從動軸的正下方設有廢屑輸送帶，增加了皮屑輸送帶的設計，使得在分切過程產生的廢屑能夠快速高效輸送出去，解決了需要人力實時進行清掃的問題，輸送帶操作安全，使用簡便，維修容易，運費低廉，節省人力物力，利用多組從動軸結構的設計，使得分切過程中輸送切割穩定，有利提高分切的質量與工作效率，結構合理，使用可靠。

技術研發人員：彭春暉

受保護的技術使用者：張家港市阿萊特機械有限公司

文檔號碼：201720213497

技術研發日：2017.03.07

技術公布日：2017.09.26
